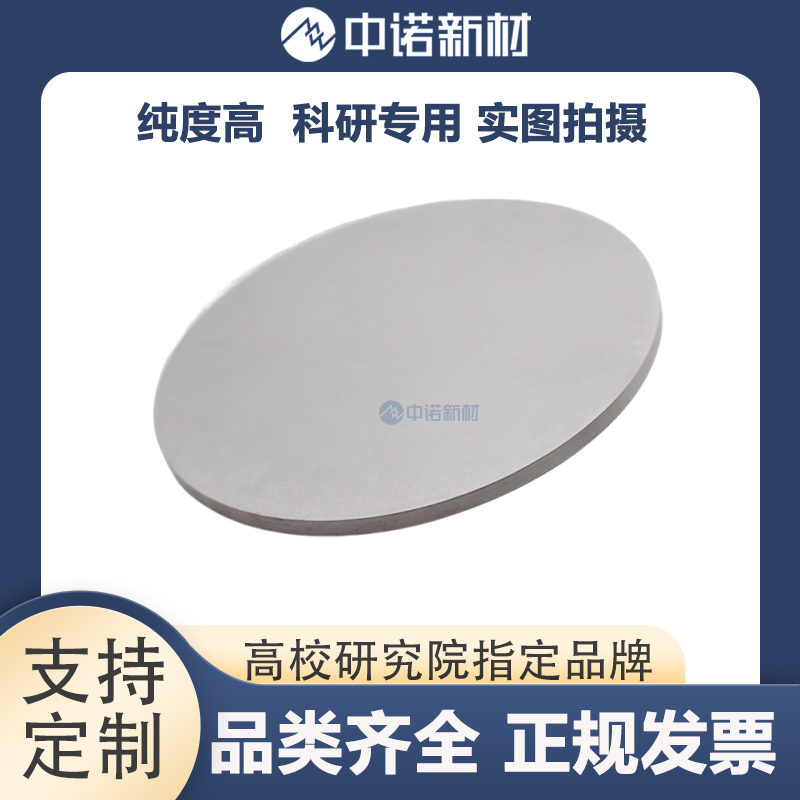

高纯钽靶材是物理气相沉积（PVD）技术，特别是磁控溅射工艺中使用的关键材料。它因其独特的物理和化学性质而在多个高科技领域有着不可替代的应用。以下是其主要特性和应用：

一、高纯钽靶材的核心特性

1.  极高的纯度：

①这是其最核心的特性之一。通常要求纯度在 99.95% (3N5) 以上，对于最尖端的应用（如半导体先进制程），要求甚至达到 99.999% (5N) 或更高。

②重要性： 杂质元素会显著影响溅射薄膜的电学性能（如电阻率）、结构致密性、均匀性以及作为扩散阻挡层的效能。高纯度是获得高性能薄膜的基础。

2.  高密度与低孔隙率：

①通过先进的粉末冶金工艺（如热等静压 - HIP）或熔炼锻造工艺制备，确保靶材接近理论密度。

②重要性： 高密度和低孔隙率能有效减少溅射过程中的颗粒飞溅（Arcing），提高溅射速率和薄膜质量（更致密、更光滑、缺陷少）。

3.  精细均匀的晶粒结构：

①需要严格控制晶粒尺寸（通常微米级）和分布均匀性。

②重要性： 细小的等轴晶粒有助于获得均匀的溅射速率、稳定的溅射过程以及表面粗糙度低的薄膜。粗大或不均匀的晶粒会导致溅射不均匀，产生“结瘤”现象，增加颗粒污染。

4.  可控的晶体取向：

①钽有两种主要相：稳定的体心立方 α-Ta 和亚稳态的四方 β-Ta。通过特定的加工工艺（如轧制变形、热处理）可以调控靶材的织构（主要晶粒取向）。

②重要性： 晶粒取向影响溅射产额和薄膜的相组成。例如，在半导体应用中，特定取向有利于溅射出所需相（通常是 β-Ta）的薄膜。

5.  优异的机械加工性能：

①虽然钽本身硬度较高且具有韧性，但良好的靶材应能通过精密加工（切割、车削、研磨、抛光）达到所需的高精度尺寸、严格的平面度、平行度要求以及超光滑的表面光洁度。

②重要性： 确保靶材与溅射设备的背板紧密、均匀结合（通常通过钎焊或导电胶），这对散热和稳定放电至关重要。表面光洁度也影响颗粒产生。

6.  优异的物理化学性质：

①高熔点 (3017°C)： 使其能在高温溅射环境下保持稳定。

②低蒸气压： 在溅射温度下不易挥发。

③良好的导热/导电性： 有利于散热和维持稳定放电。

④优异的化学稳定性/耐腐蚀性： 钽表面极易形成致密、稳定的氧化钽钝化膜，使其在常温下对绝大多数酸（除氢氟酸和热浓硫酸外）和化学溶剂具有极强的抵抗力。这特性也体现在其薄膜上。

⑤良好的生物相容性： 钽对人体组织无毒、无刺激，且惰性极强。

二、高纯钽靶材的主要应用

基于以上特性，高纯钽靶材主要应用于以下高科技领域：

1.  半导体集成电路制造： 这是目前最大也是技术要求最高的应用领域。

①铜互连扩散阻挡层/粘附层： 这是钽靶材最重要的应用。在先进的芯片制造中，铜(Cu)取代铝(Al)作为互连金属。然而，铜会向硅(Si)和二氧化硅(SiO2)介质层中快速扩散，破坏器件性能。高纯钽（或氮化钽 TaN）薄膜沉积在铜导线和介质层之间，形成一层极薄（几纳米到几十纳米）、致密、无孔的屏障，有效阻止铜扩散，同时提供铜线与介质层之间的良好粘附力。对纯度和薄膜质量要求极高。

②栅极材料： 在某些器件结构中，钽或其化合物（如氮化钽 TaN）可作为MOSFET的栅极材料或金属栅的一部分。

③电容器电极： 在DRAM等高密度存储器件中，钽薄膜可作为高K介质材料（如氧化钽 Ta2O5）的底部或顶部电极。

2.  平板显示技术：

①薄膜晶体管阵列中的电极/布线： 用于LCD、OLED（尤其是高端柔性OLED）面板的TFT背板中，作为源/漏电极或栅极材料。钽薄膜具有良好的导电性和稳定性，特别是在需要耐高温工艺或高可靠性的场合。氮化钽也常用作蚀刻阻挡层。

②薄膜封装层： 在OLED中，钽薄膜因其优异的阻隔性能（尤其是对水汽和氧气的阻挡），可用于器件顶部的薄膜封装层，延长器件寿命。

3.  功能薄膜与表面工程：

①耐磨耐腐蚀涂层： 利用钽及其化合物（如碳化钽 TaC, 氮化钽 TaN）的高硬度、高熔点、化学惰性等特性，溅射沉积在刀具、模具、涡轮叶片、医疗器械等表面，显著提高其耐磨性、耐腐蚀性和使用寿命。

②装饰涂层： 钽薄膜可以呈现出独特的颜色（如枪黑色、灰黑色），且非常耐磨耐腐蚀，用于高档手表、首饰、洁具等表面的装饰镀层。

4.  超导器件：

钽是某些超导材料的组成部分，高纯钽靶材可用于制备相关的薄膜或电极。

5.  生物医用植入体涂层：

利用钽优异的生物相容性、耐腐蚀性和一定的骨整合能力，可在钛合金等植入体表面溅射沉积钽薄膜或微孔钽涂层，以进一步改善其生物活性和长期稳定性。
